底盤断面リスト
	基本データ▶部材リスト ▶底盤断面リスト

底盤の断面名称、厚さ、配筋などを登録します。
底盤配置時に、ここで登録した名称を選択して断面を指定します。

※【基礎計算条件】の［タイプ］で「べた基礎」を選択した場合にのみ、有効となります。

※［入力］メニューの［底盤］のサブメニューから実行することもできます（詳細は、【底盤の配置】のサブメニューを参照）。

	ダイアログ
	説　明

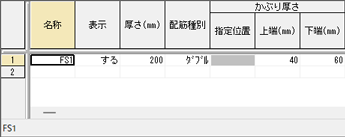

ダイアログ

項　目	説　明	初期値
名称	半角8文字（全角4文字）以内で入力します。	－
表示	「する」、「しない」のいずれか。 「する」を選択した断面名称が【底盤の配置】の［断面名称］のプルダウンリストに表示されます。	する
厚さ（mm）	底盤の厚さを入力します。 底盤の自重（固定荷重）は底盤の厚さから自動計算します。	200
配筋種別	「シングル」、「ダブル」のいずれか。 「シングル」の場合は、かぶり厚さを上端、下端のどちらで指定するかを［指定位置］で入力します。 説明4.参照	ダブル
かぶり厚さ  指定位置	「上端」、「下端」のいずれか。 ［配筋種別］が「シングル」の場合に有効です。	－
上端（mm）	べた基礎底盤スラブの上端鉄筋かぶり厚を入力します。	40
下端（mm）	べた基礎底盤スラブの下端鉄筋かぶり厚を入力します。	60
スラブ筋  短辺方向   鉄筋位置	「外側」「内側」のいずれか。 説明4.参照	外側
端部    径	「D10」、「D13」、「D16」、「D10､D13」、「D13､D16」、「D10､D16」のいずれか。 検定計算に用います。	D13
ピッチ（mm）	スラブ筋のピッチを入力します。 検定計算に用います。	200
中央部    径	説明は、［短辺方向端部］と同じです。	D13
ピッチ（mm）		200
長辺方向   端部    径	説明は、［短辺方向端部］と同じです。	D13
ピッチ（mm）		200
中央部    径	説明は、［短辺方向端部］と同じです。	D13
ピッチ（mm）		200
コメント	半角40文字（全角20文字）以内で入力します。 データのコメントなどを記録しておきたい場合に使用します。 計算書には出力されません。	－

説　明

1. 底盤断面リストのデータは、150種類まで使用できます。
   新規作成時は、以下のデータがあらかじめ登録されています。



2. 以下の記号は文字として使用できません。
   「＠」、「＃」、｢￥」、「／」、「 ，」、「 ”」、「 '」、「＊」、「%」

3. ［HOUSE-ST1ファイルから追加］ボタンをクリックすると、 他のHOUSE-ST1ファイル（拡張子「*.WOD」）で入力した底盤断面リストを追加できます （詳細は、『断面リストデータの読込み』を参照）。
   また、グリッドシート内を右クリックすると、ポップアップメニューが表示され、編集を行うことができます（詳細は、『グリッドシート形式-ポップアップメニュー』を参照）。

4. 配筋種別、短辺方向鉄筋位置は下図のとおりです。


   配筋種別	短辺方向鉄筋位置
   	外側	内側
   シングル
   ダブル
